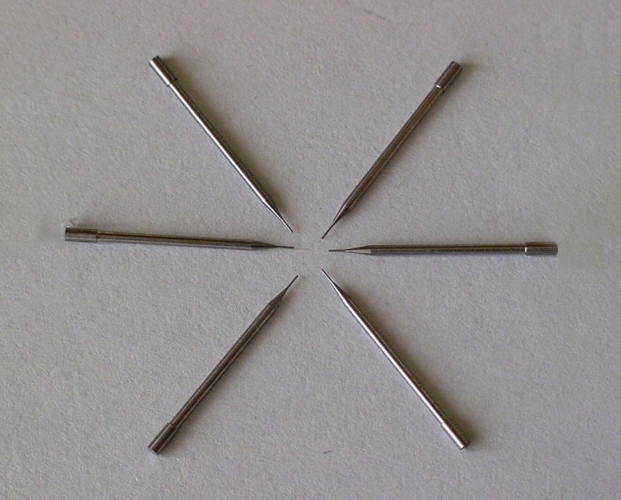

ピン

LM4AZ
ピン
数量 : お問い合わせ
  • 用途：本部品はプレスコンバージョンの中に取り付けられる。挿入作業、転向/頭出し作業(塗布された面を中に押し入れ、まだ塗布されていない面が下から出る)、打抜き作業に用いられる。
  • 仕様：(お客様の注文に応じて製作する)
品番(型式)品名仕様
LM4AZ-H030-01 ピン、挿入式、ATCP (ψ0.4+0.3)*19.05L
LM4AZ-H014-01 ピン、打ち抜き式、CP 14mil(ψ0.81+0.3556)*19.05L
LM4AZ-H014-B1 ピン、打ち抜き式、CP(長い首部) 14mil(ψ0.81+0.35)*21.44L
LM4AZ-H016-01 ピン、打ち抜き式、CP 16mil(ψ0.85+0.40)*19.05L
LM4AZ-H022-01 ピン、打ち抜き式、CP 22mil(ψ1.10+0.56)*19.05L
LM4AZ-H023-01 ピン、打ち抜き式、CP 23mil(ψ1.04+0.582)*19.05L
LM4AZ-H026-01 ピン、打ち抜き式、CP 26mil(ψ1.30+0.65)*19.05L
LM4AZ-H027-01 ピン、打ち抜き式、CP 27mil(ψ1.30+0.69)*19.05L
LM4AZ-H028-01 ピン、打ち抜き式、CP 28mil(ψ1.30+0.71)*19.05L
LM4AZ-H029-01 ピン、打ち抜き式、CP 29mil(ψ1.40+0.75)*19.05L
LM4AZ-H029-02 ピン、打ち抜き式、CP 29mil(ψ1.25+0.74)*19.05L
*** お客様の注文に応じて製作する。
