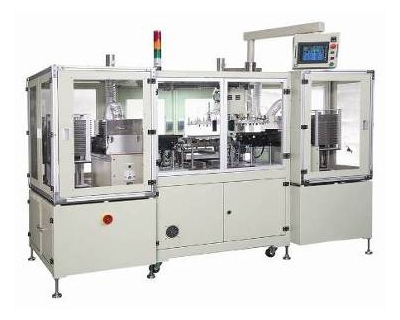

TCP自動式LD/ULD端子電極塗布機

LGTM-6168
TCP自動式LD/ULD端子電極塗布機
製品の説明
用途： 受動部品専用の端子電極塗布工程に用いられる。
使用されるキャリアプレート： TCPシリーズ (Thin Carrier Plate,略称:TCP)
チップ： 0201、0402、0603、0805(inch)以上の寸法。
生産能力： チップの仕様によって、生産能力が変わる。例えば、0402(1005mm)の生産能力は約826K/hrである。
数量 : お問い合わせ
  • 手動でTCPを装置に置いた後、TCPが自動で運ばれて、塗布を行う。
  • バキューム方式でTCPを吸引し、チップに塗布を行う。
  • 本装置は片側の端子電極塗布工程に適用される；0603や1608などのチップ部品の場合は、反転する必要がなく、二面目に塗布作業をすることができる。
  • 膜厚精度：±0.01mm
  • 昇降精度：±0.002mm
  • インクトレイの面精度：±0.005mm
  • ドクターブレード(D.B)とインクトレイとの平行度：±0.005mm
  • ペースト厚さ校正値：±0.001mm
  • 寸法：幅2650mm*奥行き1200mm*高さ2100mm
  • 本体重量：1380KGS
  • コントローラー：PLC、タッチパネル(HMI)、サーボモーター…
  • 電圧：220V(380V)  お客様のニーズに応じて変更可能
  • 電流：20(A) 電圧によって変わる
  • 周波数：50/60Hz
  • 消費電力：4.4KW
  • 空気消費量：32(1/min)
