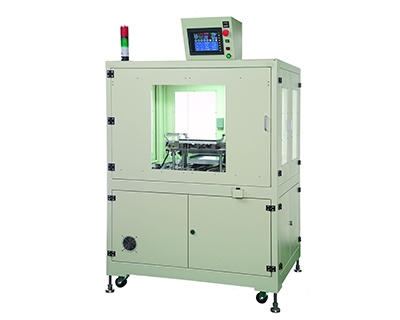

TCP手動式端子電極塗布機

LGTM-6110
TCP手動式端子電極塗布機
製品の説明
用途： 受動部品専用の端子電極塗布工程に用いられる。
使用されるキャリアプレート： TCPシリーズ (Thin Carrier Plate,略称:TCP)
チップ： 0201、0402、0603、0805(inch)以上の寸法。
生産能力： チップの仕様によって、生産能力が変わる。例えば、0402(1005mm)の生産能力は約826K/hrである。
数量 : お問い合わせ
  • 手動でTCPを装置に置く。
  • バキューム方式でTCPを吸引し、チップに塗布を行う。
  • 本装置は片側の端子電極塗布工程に適用される。
  • 膜厚精度：±0.01mm
  • 昇降精度：±0.002mm
  • インクトレイの面精度：±0.005mm
  • ドクターブレード（D.B.）とインクトレイとの平行度：±0.01mm
  • ペースト厚さ校正値：±0.001mm
  • 寸法：幅1250mm*奥行き1100mm*高さ1950mm
  • 本体重量：700KGS
  • コントローラー：PLC、タッチパネル(HMI)、サーボモーター…
  • 電圧：220V(380V)　お客様のニーズに応じて変更可能
  • 電流：8.7A(5A)　電圧によって変わる
  • 周波数：50/60Hz
  • 消費電力：4.4KW
  • 空気消費量：72(1/min)
