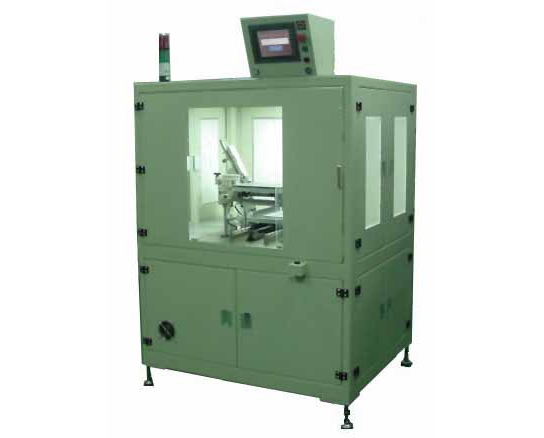

端子電極塗布機(SUSプレート用)

LGTM-6110-S
端子電極塗布機(SUSプレート用)
製品の説明
用途： 受動部品専用の端子電極塗布工程に用いられる。
使用されるキャリアプレート： SUSプレートシリーズ
チップ： 0201、 0402、0603、 0805(inch)以上の寸法に適用される。
生産能力： チップの仕様によって、生産能力が変わる。
数量 : お問い合わせ
  • 手動でSUSプレートを装置に配置する。
  • バキューム方式でSUSプレートを吸引し、チップに塗布を行う。
  • 本装置は片側の端子電極塗布工程に適用される。
  • 膜厚精度：±0.005mm
  • 昇降精度：±0.001mm
  • インクトレイの面精度：±0.005mm
  • ドクターブレード(D.B.)とインクトレイとの平行度：±0.01mm
  • ペースト厚さ校正値：±0.001mm
  • 寸法：幅1250 mm *奥行き1100 mm *高さ1950mm
  • 本体重量：700KGS
  • コントローラー：PLC、タッチパネル(HMI)、サーボモーター…
  • 電圧：220VAC(380VAC)　お客様のニーズに応じ、変更可能
  • 電流：8.7A
  • 空気消費量：72(l/min)
  • 消費電力：3.3KW
