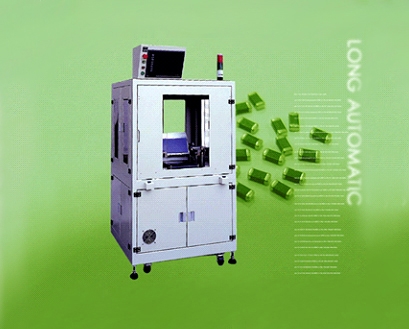

端子電極塗布機(JIGプレート用)

LGTM-4000J
端子電極塗布機(JIGプレート用)
製品の説明
用途： 受動部品専用の端子電極塗布工程に用いられる。
使用されるキャリアプレート： JIGプレートシリーズ
チップ： 0402、0603、 0805 以上の寸法に適用される。
生産能力： チップの仕様によって、生産能力が変わる。
数量 : お問い合わせ
  • 手動でJIGプレートを装置に置く。
  • バキューム方式でJIGプレートを吸引し、チップに塗布を行う。
  • 本装置は片側の端子電極塗布工程に適用される。
  • 膜厚精度：0.01mm
  • 昇降精度：0.002mm
  • インクトレイの面精度：±0.005mm
  • ドクターブレード(D.B.)とインクトレイとの平行度：±0.01mm
  • ペースト厚さ校正値：±0.001mm
  • 寸法：幅870mm*奥行き970mm*高さ1740mm
  • 本体重量：610KGS
  • コントローラー:PLC、タッチパネル(HMI)、サーボモーター…
  • 電流：10A
  • 空気消費量：5.5 (l/min)
  • 消費電力：1.9 KW
