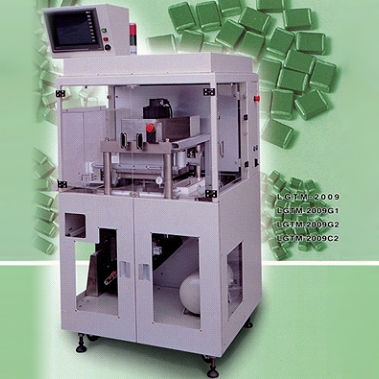

端子電極塗布機(キャリアプレート用)

LGTM-2009
端子電極塗布機(キャリアプレート用)
製品の説明
用途： 受動部品専用の端子電極塗布工程に用いられる。
使用されるキャリアプレート： CPシリーズ(Carrier Plate,略称CP)
チップ： 0402、0603、 0805 以上の寸法に適用される。
生産能力： チップの仕様によって、生産能力が変わる。
数量 : お問い合わせ
  • 膜厚精度：±0.01mm
  • 昇降精度：±0.002mm
  • インクトレイの面精度：±0.005mm
  • ドクターブレード(D.B.)とインクトレイとの平行度：±0.05mm
  • ペースト厚さ校正値：±0.001mm
  • 寸法：幅875mm*奥行き900mm*高さ1500mm
  • 本体重量：720KGS
  • コントローラー：PLC、タッチパネル(HMI)、サーボモーター…
  • 電圧：220(V)
  • 電流：10(A)
  • 周波数：50/60HZ
  • 空気消費量：5.5(1/min)
  • 消費電力：1.9(KW)
