アンロードプレート

LGCBT
アンロードプレート
数量 : お問い合わせ
  • 用途：本部材は打抜きプレスの下方に配置される。チップの挿入作業、転向/頭出し作業(塗布された面を中に押し入れ、まだ塗布されていない面が下から出る)、打抜き作業に用いられる。
  • LGCBT-仕様一覧表
品番(型式)品名仕様
LGCBT- アンロードプレート,TCP 　

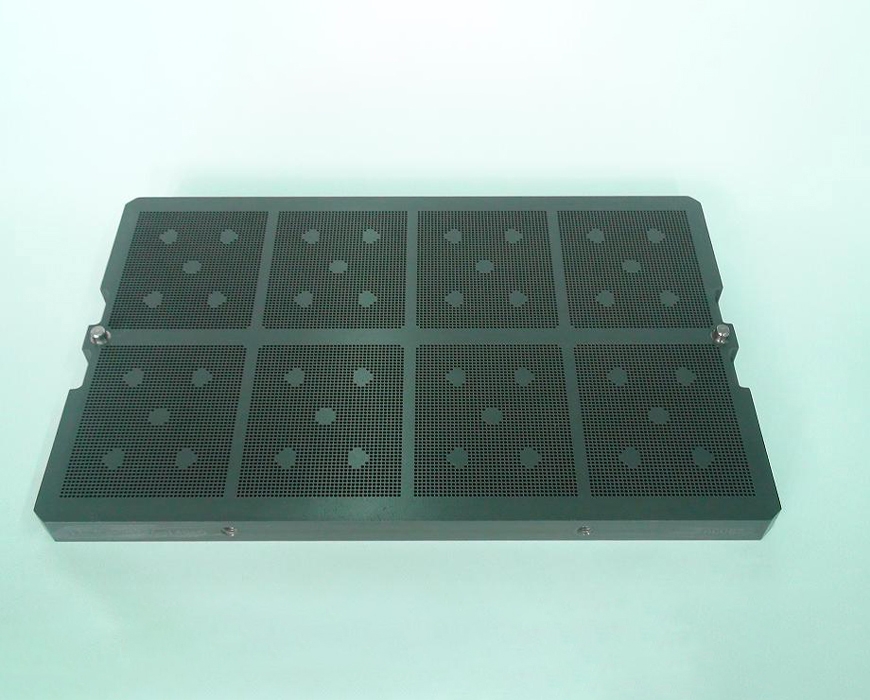

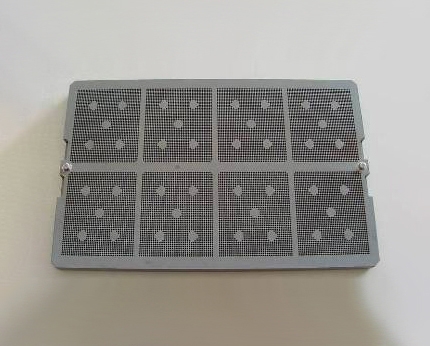

LGCBT-00 アンロードプレート,TCP 8 grids, 5 supports each grid
LGCBT-00096 アンロードプレート,TCP 取得数96
LGCBT-00160 アンロードプレート,TCP 取得数160
LGCBT-00192 アンロードプレート,TCP(自動/手動) 取得数192
LGCBT-00240 アンロードプレート,TCP 取得数240
LGCBT-00288 アンロードプレート,TCP 取得数288
LGCBT-00368 アンロードプレート,TCP 取得数368
LGCBT-00480 アンロードプレート,TCP 取得数480 (Rectangular holes)
LGCBT-00752-610-0 アンロードプレート,TCP(自動/手動) 取得数752  ψ6.10-15.0t
LGCBT-00752-620-0 アンロードプレート,TCP 取得数752  ψ6.20-15.0t
LGCBT-00976- アンロードプレート,TCP 取得数976
LGCBT-00976-540-0 アンロードプレート,TCP 取得数976 ,ψ5.4-15.0t
LGCBT-01264- アンロードプレート,TCP 取得数1264
LGCBT-01264-450-0 アンロードプレート,TCP(自動/手動) 取得数1264  ψ4.50-15.0t
LGCBT-01264-450-1 アンロードプレート,TCP 取得数1264  ψ4.50-15.0t
LGCBT-01568-420-0 アンロードプレート,TCP 取得数1568  ψ4.20-15.0t
LGCBT-01728 アンロードプレート,TCP 取得数1728
LGCBT-01968 アンロードプレート,TCP 取得数1968
LGCBT-02208-370-0 アンロードプレート,TCP 取得数2208  ψ3.70-15.0t
LGCBT-02432-340-0 アンロードプレート,TCP 取得数2432  ψ3.40-15.0t
LGCBT-02432-340-1 アンロードプレート,TCP(自動/手動) 取得数2432  ψ3.40-15.0t
LGCBT-03184- アンロードプレート,TCP 取得数3184
LGCBT-03184-300-0 アンロードプレート,TCP 取得数3184 ,ψ3.0-15.0t
LGCBT-03504- アンロードプレート,TCP 取得数3504
LGCBT-03504-285-0 アンロードプレート,TCP 取得数3504  ψ2.85-15.0t
LGCBT-04560-250-0 アンロードプレート,TCP 取得数4560  ψ2.50-15.0t
LGCBT-04560-250-1 アンロードプレート,TCP(自動/手動) 取得数4560  ψ2.50-15.0t
LGCBT-05472-230-0 アンロードプレート,TCP 取得数5472  ψ2.30-15.0t
LGCBT-05472-230-1 アンロードプレート,TCP(自動/手動) 取得数5472  ψ2.30-15.0t
LGCBT-07152-200-0 アンロードプレート,TCP 取得数7152 ,ψ2.00-15.0t
LGCBT-07152-200-1 アンロードプレート,TCP(自動/手動) 取得数7152 ,ψ2.00-15.0t
LGCBT-07520-190-0 アンロードプレート,TCP 取得数7520  ψ1.90-15.0t
LGCBT-08192-180-0 アンロードプレート,TCP 取得数8192  ψ1.80-15.0t
LGCBT-08608-150-0 アンロードプレート,TCP 取得数8608 ,ψ1.50-15.0t
LGCBT-08608-170-0 アンロードプレート,TCP 取得数8608 ,ψ1.70-15.0t
LGCBT-08608-180-0 アンロードプレート,TCP 取得数8608 ,ψ1.80-15.0t
LGCBT-10432 アンロードプレート,TCP 取得数10432
LGCBT-10432-150-0 アンロードプレート,TCP 取得数10432  ψ1.50-15.0t
LGCBT-10432-150-1 アンロードプレート,TCP(面取りに合わせる) 取得数10432  ψ1.50/2.0-15.0t
LGCBT-10432-150-2 アンロードプレート,TCP(自動/手動) 取得数10432  ψ1.50-15.0t
LGCBT-10432-150-3 アンロードプレート,TCP(基部から) 取得数10432  ψ1.50-5.0t
LGCBT-10432-160-0 アンロードプレート,TCP 取得数10432  ψ1.60-15.0t
LGCBT-10432-160-1 アンロードプレート,TCP(面取りに合わせる) 取得数10432  ψ1.60-15.0t
LGCBT-13648 アンロードプレート,TCP 取得数13648
LGCBT-13776 アンロードプレート,TCP 取得数13776
LGCBT-13776-140-0 アンロードプレート,TCP,13776 ホール 取得数13776  ψ1.40-15.0t
LGCBT-13776-140-1 アンロードプレート,TCP(自動/手動) 取得数13776  ψ1.40-15.0t
LGCBT-13776-140-2 アンロードプレート,TCP(- Lengthen Top located pin) 取得数13776  ψ1.40-15.0t
LGCBT-1568 アンロードプレート,TCP 取得数1568
LGCBT-18128-120-0 アンロードプレート,TCP 取得数18128  ψ1.20-15.0t
LGCBT-21888-110-0 アンロードプレート,TCP 取得数21888  ψ1.10-15.0t
LGCBT-25376-100-0 アンロードプレート,TCP 取得数25376  ψ1.0-15.0t
LGCBT-3504 アンロードプレート,TCP 取得数3504
LGCBT-7152 アンロードプレート,TCP 取得数7152
*** お客様の注文に応じて製作する。
