斜め塗布の生産力は31万pcs/hr。

日進月歩の電子化技術のおかげで、軽くて薄くて小さい電子製品が続々と開発され、且つセラミック中子の寸法ももっともっと小さくしてほしいと要求されたので、一般的な平面塗布はもはや十分ではありません。

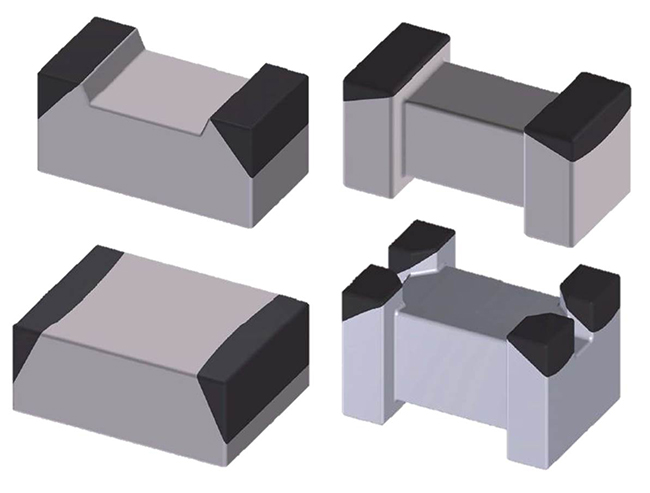

セラミック中子の斜め電極塗布は電子機器に与える温度の影響と震動による裂け目の不安定さ(形成要因)を克服できるし、且つ電子機器・製品の固定の安定性をアップするし、同時にインダクタンス値の正確さを高めました。それゆえ、大量の3C製品(台湾の3C製品は日本語で言うと、パソコン・通信端末・家電である)がもっと細かくなるし、小さくなりました。しかも、価格が合理的な価格で販売されると同時に、最先端の小型化の精密的な製品の開発スピードも速くなりました。
