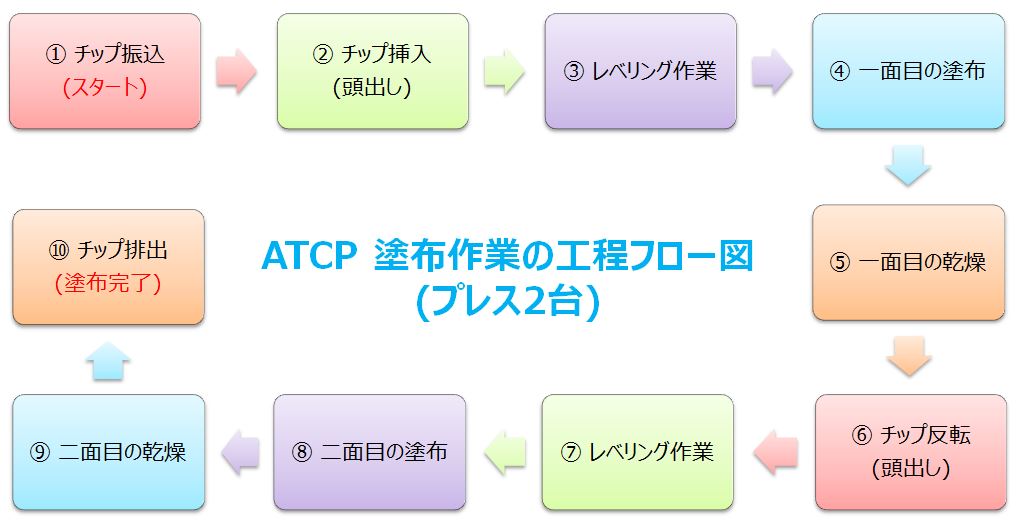

ATCP-(Array)塗布作業の流れ図(プレス2台)
2020-04-09
少量生産の塗布作業に適用される(プレス2台)
| 塗布工程 | 使われる関連設備 | 使われる部材・部品 |
|---|---|---|
| ① チップ振込 | バイブレーションボックス、手動式振込機、半自動式振込機 | ロードプレート(LP) |
| ② チップ挿入(頭出し) | 挿入プレス(チップ挿入/転向/チップ排出) | ボトムプレスコンバージョン、プレスプレート、ピン、ブロック(スペーサーとも呼ぶ)、キャリアプレート(ATCP) |
| ③ レベリング作業 | レベリングプレス | プレスプレート、ボトムレベルプレート(穴有り)、ブロック(スペーサーとも呼ぶ) |
| ④ 一面目の塗布 | 多端子電極塗布機 (LGTM-3910、LGTM3968) | |
| ⑤ 一面目の乾燥 | 予熱装置 | ATCP用のカセット(ATCP用のラックとも呼ぶ) |
| ⑥ チップの転向(頭出し) | 挿入プレス(チップ挿入/転向/チップ排出) | 上ピンプレート、転向プレート、ブロック(スペーサーとも呼ぶ) |
| ⑦ レベリング作業 | レベリングプレス | プレスプレート、ボトムレベルプレート(穴有り)、ブロック(スペーサーとも呼ぶ) |
| ⑧ 二面目の塗布 | 多端子電極塗布機 (LGTM-3910、LGTM3968) | |
| ⑨ 二面目の乾燥 | 予熱装置 | ATCP用のカセット(ATCP用のラックとも呼ぶ) |
| ⑩ チップ排出 | 挿入プレス(チップ挿入/転向/チップ排出) | ボトムプレスコンバージョン、プレスプレート、ピン、ブロック(スペーサーとも呼ぶ)、ATCP、アンロードカバープレート |
