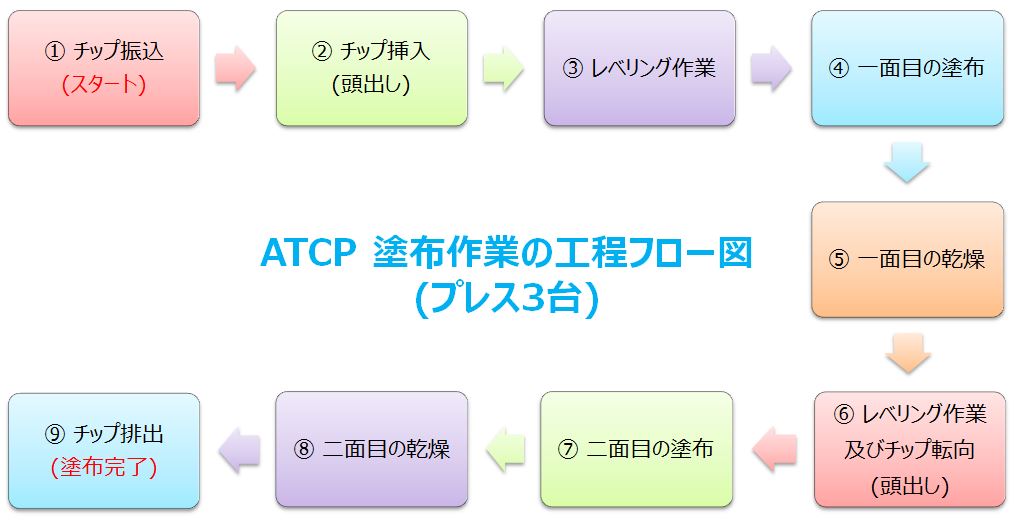

ATCP-(Array)塗布作業の流れ図(プレス3台)
2020-04-09
![proimages/ATCP塗布作業の工程フロー図(プレス3台)OKOK.JPG proimages/ATCP塗布作業の工程フロー図(プレス3台)OKOK.JPG](https://www.longdip.com/proimages/ATCP塗布作業の工程フロー図(プレス3台)OKOK.JPG)
大量生産の塗布作業に適用される(プレス3台)
塗布工程 | 使われる関連設備 | 使われる部材・部品 |
---|---|---|
① チップ振込 | バイブレーションボックス、手動式振込機、半自動式振込機 | ロードプレート(LP) |
② チップ挿入(頭出し) | 挿入プレス | ボトムプレスコンバージョン、プレスプレート、ピン、ブロック(スペーサーとも呼ぶ)、キャリアプレート(ATCP) |
③ レベリング作業 | レベリングプレス | 上ピンプレート、ボトムレベルプレート(穴有り)、ブロック(スペーサーとも呼ぶ) |
④ 一面目の塗布 | 多端子電極塗布機 (LGTM-3910、LGTM3968) | |
⑤ 一面目の乾燥 | 予熱装置 | ATCP用のカセット(ATCP用のラックとも呼ぶ) |
⑥ レベリング作業及びチップ転向(頭出し) | レベリングプレス | 上ピンプレート、ボトムレベルプレート(穴有り)、ブロック(スペーサーとも呼ぶ) |
⑦ 二面目の塗布 | 多端子電極塗布機 (LGTM-3910、LGTM3968) | |
⑧ 二面目の乾燥 | 予熱装置 | ATCP用のカセット(ATCP用のラックとも呼ぶ) |
⑨ チップ排出 | レベリングプレス | 上ピンプレート、アンロードプレート、ブロック(スペーサーとも呼ぶ) |
